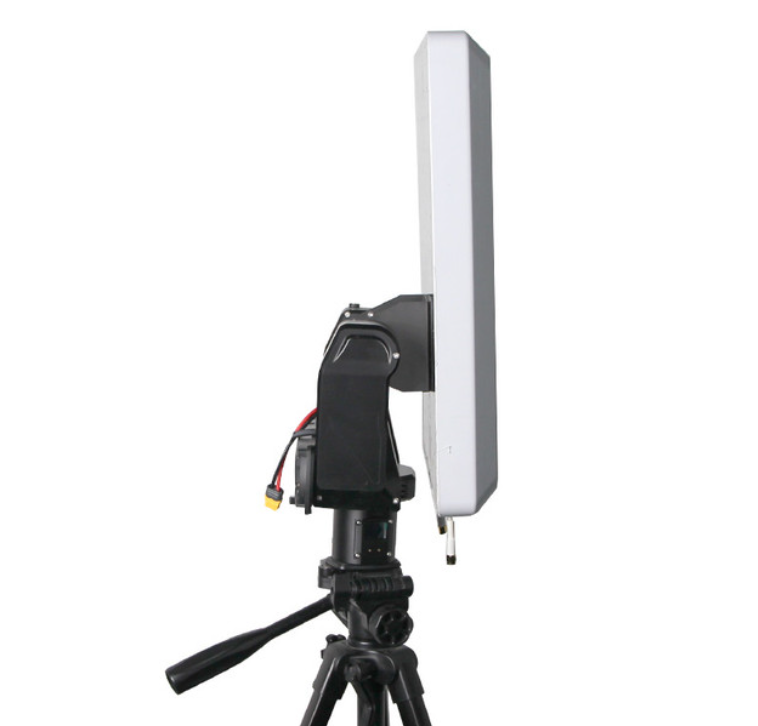

AAT Rastreador Cardan de Antena Automática para Drones

El sistema de seguimiento de antenas está diseñado para extender el rango de transmisión de su enlace digital de video y datos apuntando la antena terrestre de alta ganancia a los drones voladores automáticamente. Su capacidad principal es permitir que su antena de alta ganancia obtenga el mejor ángulo de transección continuamente para mejorar el rango de transmisión, ya que todas las antenas de alta ganancia vienen con un ángulo de transección de datos útiles muy limitado.

Rotación de 360 grados

El cardán AAT presenta una rotación de 360 grados para garantizar que la antena siempre apunte al dron para obtener el rango de comunicación de ultra largo alcance.

Protocolo Mavlink compatible

El rastreador de antena AAT es compatible con controladores de vuelo, que admiten el protocolo Mavlink como Pixhawk Cube y CUAV V5+.

Antena de alta ganancia compatible

Estas antenas direccionales de alta ganancia son compatibles con cardán AAT: antena Yagi y antena de panel.

ATT

Característica mecánica

Peso del cardán: 2,6 kg

Par máximo de guiñada / cabeceo: 300 Nm

Alimentación: 12V-15V DC

Temperatura de trabajo: -20 ° ~ +60°

Clasificación IP:  65

Consumo de energía: Inferior a 15W

Capacidad de seguimiento

Velocidad máxima de rotación de guiñada: 300° / S

Velocidad máxima de rotación del paso: 60° / S

Rango de rotación de guiñada:  Ilimitado / 450°, opcional

Rango de rotación de paso:  -15 ° ~ +135°

Precisión de seguimiento de guiñada: Inferior a 0,5°

Precisión de seguimiento de paso: Inferior a 0,1°

Antena de Panel

Característica electrónica

Rango de frecuencia: 1427-1447MHz

Ganancia: 16 ± 1 dBi

VSWR: ≤2,0

Polarización: ±45°

Ancho de haz horizontal: 20±5°

Ancho de haz vertical: 20±5°

Relación frontal a trasera: ≥25dB

Impedancia de entrada: 50Ω

Potencia máxima de entrada: 100W

Característica mecánica

Peso de la antena: 2,5 kg

Temperatura de trabajo: -40~ + 55°

Dimensión: 39*39 * 50CM

Tamaño del paquete: 68*33 * 42 Cm

1 x Rastreador automático de antena Shadow AAT (trípode no incluido)

1 x Antena de Panel

1 x Cable de Alimentación

2 x Cable de datos
