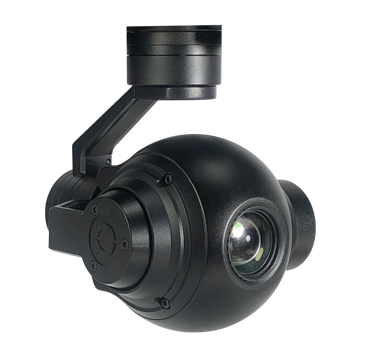

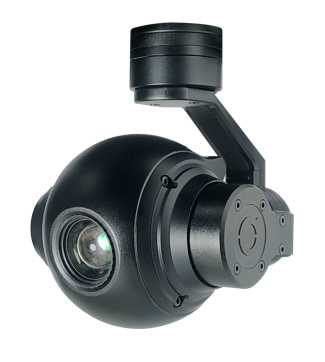

Cámara Q10F

La estabilización de la Q10F es un cardán de cámara de 3 ejes altamente optimizado con rotación de motor precisa con una precisión de control de ±0.01° alimentado por un procesador dedicado. la rotación de 300° sigue siendo posible a través de la rotación del cardán. La imagen de metraje estable y suave se puede capturar incluso cuando se vuela a alta velocidad. El cardán y la cámara Q10F cuentan con un objetivo con zoom óptico de 10x. El sensor CMOS tipo 1/3 de pulgada admite aproximadamente 4 millones de píxeles efectivos, video HD 1080p, velocidad de enfoque automático rápida, tamaño pequeño, diseñado para fotografía aérea UAV. Utilizamos la solución FOC que puede compensar en gran medida la vibración del UAV. La imagen es muy estable incluso con diez veces de zoom óptico.

Parámetro de Hardware
Voltaje de funcionamiento 16V
Voltaje de entrada 4S ~ 6S
Voltaje de salida 5V (conectar con PWM)
Corriente dinámica 180 ~ 500mA @ 16V
Temporeros del ambiente de trabajo. -20℃ ~ +50℃
Salida micro HDMI (salida HD 1080P 60fps/30fps) / Analógica
Tarjeta SD de almacenamiento local (hasta 32G, clase 10, formato FAT32 o ex FAT)
Formato de almacenamiento de fotos JPG (1920*1080)
Formato de almacenamiento de vídeo MOV (1080P 30fps)
Método de control PWM / SBUS / TTL
El geo etiquetado no es compatible

Especificación de Cardán
Rango mecánico Inclinación / Inclinación: ±120°, Balanceo: ±70°, Guiñada / Giro:±300°
Inclinación / inclinación del rango controlable: -45°～90°, Guiñada/Giro: ±290°
Ángulo de vibración Paso / Balanceo: ±0.02°, Guiñada：±0.02°
Una tecla para centrar √

Especificaciones de la Cámara
Sensor de imagen CMOS de 1/3 pulgadas
Píxeles totales 4MP
Píxeles efectivos 2688*1520
Rango dinámico 65dB
Lente de 5MP
Zoom óptico 10x, F = 4.9~49 mm
Distancia mínima de enfoque 1,5 m
Alcance de observación Horizontal: 53.2°(enfoque cercano) ~ 5.65°(enfoque lejano)
Vertical: 39.8°(enfoque cercano) ~ 4.2°(enfoque lejano)
Enfoque: 66.6°(enfoque cercano) ~ 7.2°(enfoque lejano)
Escaneo progresivo del sistema Sync
Salida HD 1080P/720 / 480P 60fps HDMI1.4
"Salida analógica
"CVBS estándar 1Vp-p
SNR 38dB
Color cromático de iluminación mínima 0.05lux@F1.6
Compensación de retroiluminación Compensación de retroiluminación / supresión de luz fuerte
Ganancia Automática
Balance de blancos Automático / Manual
Obturador electrónico Automático
Sistema de control UART / IR / PWM
Protocolo de comunicación PELCO-D, protocolo Hitachi o VISCA
Enfoque Automático/Manual / Enfoque automático de una sola vez
Velocidad de enfoque 2s
Inicialización de lentes Incorporada
Bit de reajuste del usuario 20 juegos
Rotación de la imagen 180°, imagen especular horizontal/vertical
OSD no es compatible

Seguimiento de objetos de la Cámara (Opcional)
Tasa de actualización del píxel de desviación 50Hz
Retardo de salida del píxel de desviación 5 ms
Contraste de objeto mínimo 5%
SNR 4
Tamaño mínimo del objeto 32*32 píxeles
Tamaño máximo del objeto 128*128 píxeles
Velocidad de seguimiento ± 48 píxeles / fotograma
Tiempo de memoria del objeto 4s
Los valores medios de la raíz cuadrada del ruido de pulso en la posición del objeto < 0,5 píxeles
