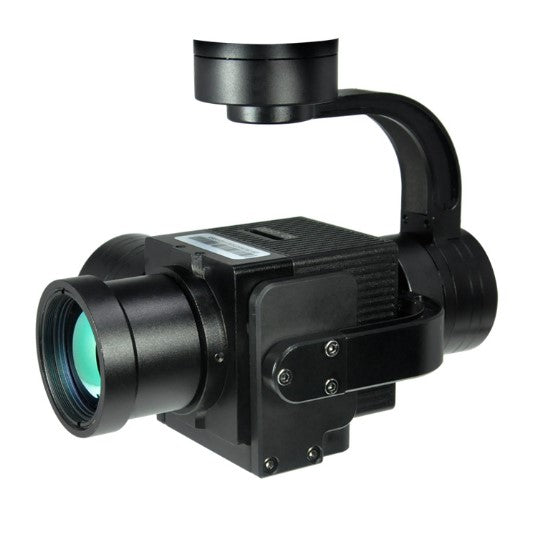

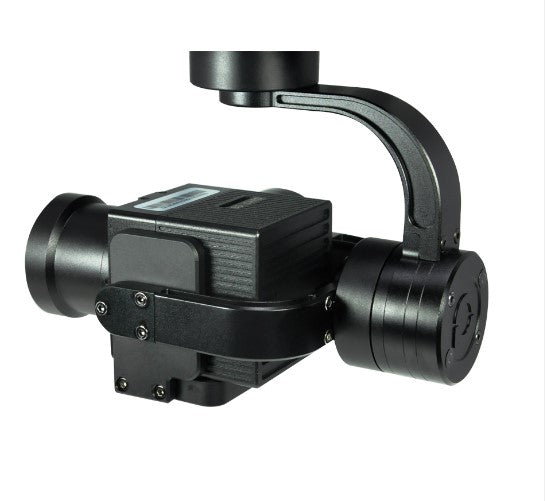

Cámara ZIR25T

Programa FOC profesional de alta precisión de 3 ejes
El ZIR25T cuenta con una cámara termográfica con lente de 25 mm, admite píxeles de detector de 640 * 480, zoom digital de 1x y 3x. El cardán se puede controlar en tres direcciones: GUIÑADA, BALANCEO y CABECEO , utilizamos la solución FOC que puede compensar en gran medida la vibración del UAV.

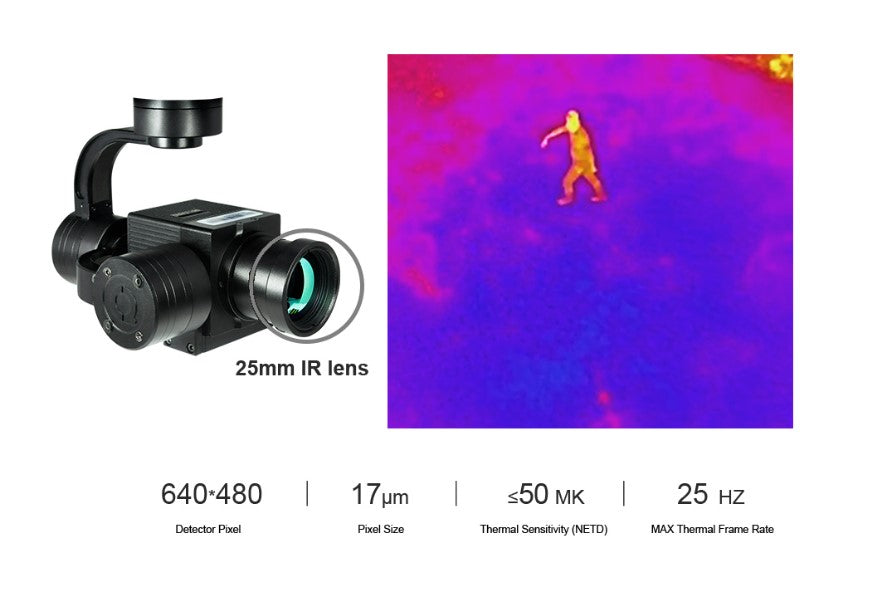

Potente Cámara Termográfica de 25 mm
ZIR25T, un ULIX francés integrado de onda larga sin enfriar de alta precisión (8 µm ~14 µm ) con sensor de imagen térmica de lente de 25 mm, puede grabar y transmitir imágenes térmicas e imágenes visibles al mismo tiempo. Ver lo invisible. Los sensores térmicos ULIX revelan detalles invisibles a simple vista al hacer visibles las sutiles diferencias de temperatura. Esta nueva visión del mundo puede revelar cuándo se dañan equipos o edificios, la ubicación de personas perdidas y mucho más.

Parámetro de Hardware
Voltaje de funcionamiento 12V
Voltaje de entrada 3S ~ 6S
Voltaje de salida 5V (conectar con PWM)
Corriente dinámica 600mA @ 12V
Corriente ociosa 500mA @ 12V
Temperatura ambiente de trabajo -20℃ ~ + 60℃
Salida micro HDMI (1080P 60fps) / IP (720p)
Tarjeta TF de almacenamiento local (hasta 128G, clase 10, formato FAT32 o exFAT)
Formato de almacenamiento de fotos JPG(1920*1080)
Formato de almacenamiento de vídeo MP4 (1080P / 720P 25fps / 30fps)
Método de control PWM / TTL / S. BUS / TCP (salida IP)

Especificación de Cardán
Rango mecánico Inclinación / Inclinación: ±120°, Balanceo: ±75°, Guiñada / Giro: ±300° /
±360° * N (versión de salida IP / SDI)
Inclinación / inclinación del rango controlable: -45°～90°, Guiñada/Giro: ±290° /
±360° * N (versión de salida IP / SDI)
Ángulo de vibración Paso / Balanceo: ±0.02°, Guiñada：±0.02°
Una tecla para centrar √

Especificaciones de la Cámara Termográfica
Tamaño de lente 25 mm
Campo de visión horizontal 24.6°
Campo de visión vertical 18.5°
Campo de visión diagonal 30.4°
Distancia detective (Hombre: el 1.8x0.5m) 735 metros
Reconocer la distancia (Hombre: 1. 8x0. 5m) 184 metros
Distancia verificada (Hombre: 1.8x0.5m) 92 metros
Distancia detective (coche: los 4.2x1.8m) 2255 metros
Reconocer la distancia (Coche: 4. 2x1. 8m) 564 metros
Distancia verificada (Coche: los 4.2x1.8m) 282 metros
Modo de trabajo Onda larga sin enfriar (los 8µm~14µm)
cámara termográfica
Píxel del detector 640 * 480
Tamaño de píxel 17 µm
Método de enfoque Lente principal térmica
Corrección de emisividad 0.01~1
NETD ≤50mK (@25℃)
MRTD ≤650mK (@frecuencia característica)
Mejora de imagen Ajuste automático del brillo y la relación de contraste de la imagen
Paleta de colores Blanco, rojo hierro, pseudo color
Corrección automática no uniforme
Sí (sin obturador)
Zoom digital 1x ~ 4x
Sincronizar la hora correcta Sí
Barra de temperatura tipo termometría (pantalla pseudo color) temperatura máxima, temperatura mínima, temperatura central del campo de visión (opcional)
Advertencia de temperatura 0℃~120℃ (Solo para la versión de termometría)

Seguimiento de Objetos con Cámara Termográfica
Tasa de actualización del píxel de desviación
50Hz
Retardo de salida del píxel de desviación
5ms
Tamaño mínimo del objeto 32*32 píxeles
Tamaño máximo del objeto 128*128 píxeles
Velocidad de seguimiento 32 píxeles / fotograma
Tiempo de memoria del objeto 100 fotogramas (4s)
