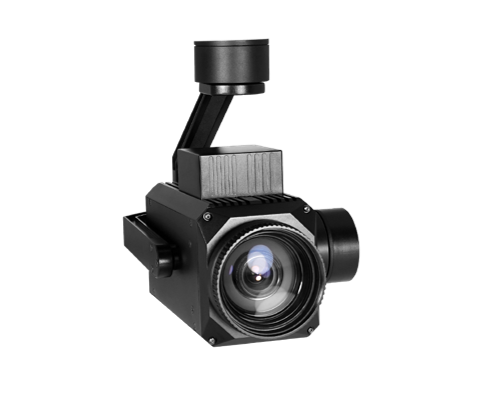

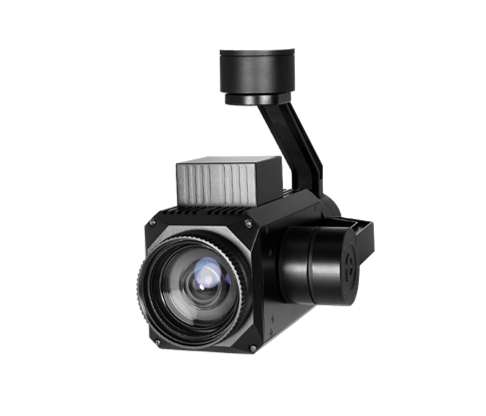

Cámara Z36T

El Z36T es un cardán de cámara de 3 ejes altamente optimizado con rotación de motor precisa con una precisión de control de ±0.01° alimentado por un procesador dedicado. En lugar de depender de anillos colectores eléctricos, como es común con muchos cardanes, el Z36T cube utiliza un diseño único limitado mecánicamente y cables ocultos para garantizar una transmisión de datos más estable y una mayor durabilidad. La vibración se elimina mediante el uso de cuatro bolas de amortiguación y una placa de amortiguación liviana, lo que crea una rotación de 360°de video sin problemas que sigue siendo posible a través de la rotación del cardán. La imagen de metraje estable y suave se puede capturar incluso cuando se vuela a alta velocidad. Alimentado por un módulo CMOS con SENSOR de 1/1, 9", con color 0.05lux@F1.5, iluminación ultra baja del nivel de la luz de las estrellas, puede todavía exhibir claramente características de la imagen en el ambiente con poca iluminación. La cámara tiene 2.38 Megapíxeles efectivos, admite enfoque automático óptico 36x y grabación de video HD 1080P. Diseño para fotografía aérea UAV, de acuerdo con las características aéreas, utilizando un algoritmo de enfoque rápido, tiempo de enfoque <1s.

Parámetro de Hardware
Voltaje de funcionamiento 16V
Voltaje de entrada 4S ~ 6S
Voltaje de salida 5V (conectar con PWM)
Corriente dinámica 580 ~ 1150mA @ 16V
Temporeros del ambiente de trabajo. -20℃ ~ +60℃
Salida micro HDMI (1080P 60fps) / IP (RTSP / UDP 720p / 1080p 25fps / 30fps) / SDI (1080P 30fps)
Tarjeta SD de almacenamiento local (hasta 512G, clase 10, formato FAT32)
Formato de almacenamiento de fotos JPG(1920*1080)
Formato de almacenamiento de vídeo MP4 (1080P 30fps)
Lectura de tarjetas lectura SMB en línea / lectura HTTP
Método de control PWM / TTL / S. BUS / TCP (versión de salida IP) / UDP (versión de salida IP)
Soporte de geo etiquetado, tiempo de visualización y coordenadas GPS en imagen exif

Especificación de Cardán
Rango mecánico Inclinación / Inclinación: ±120°, Balanceo: ±70°, Guiñada / Giro: ±300° / ±360°*N (versión de salida IP)
Paso/inclinación de rango controlable: -45 ° ～115°, Guiñada/ Giro: ±290° / ±360°*N (versión de salida IP)
Ángulo de vibración Paso / Balanceo: ±0.02°, Guiñada：±0.02°
Una tecla para centrar √

Especificaciones de la Cámara
Sensor de imagen Sensor CMOS Sony IMX385LQR-C de 1/2"
Calidad de imagen Full HD 1080 (1920*1080)
Píxel efectivo 2,13 millones de píxeles
Zoom óptico de la lente 36x, F = 6.0 mm ~ 216.0 mm
Zoom digital Zoom digital x32
Ángulo de visión (D, H, V) Ancho: 63.31° 56.5° 33.63°
Tele: 2.44° 2.12° 1.19°
Escaneo progresivo del sistema Sync
Relación señal / ruido superior a 50dB (AGC desactivado)
Min. iluminación(50%) Color (1/30s, 77.7 dB): 0.01 lux, BW (1 / 30s, 77.7 dB ) :0.002 lux
DSS de color(1/1s, 77.7 dB): 0.001 lux, BW DSS (1 / 1s, 77.7 dB ) : 0.0002 lux
Ganancia Automática
Balance de blancos Automático / One Push / Manual / Interior / Exterior / Auto-Ext
Velocidad de obturación 1/30 (25) ~ 1/60, 000 seg
Brillo 0 ~ 20 pasos
Control de apertura 0 ~ 20 pasos
Desempañador Sí
OSD Sí

Seguimiento de Objetos de Cámara
Tasa de actualización del píxel de desviación 50Hz
Retardo de salida del píxel de desviación 5 ms
Contraste de objeto mínimo 5%
SNR 4
Tamaño mínimo del objeto 32*32 píxeles
Tamaño máximo del objeto 128*128 píxeles
Velocidad de seguimiento ± 48 píxeles / fotograma
Tiempo de memoria del objeto 100 fotogramas (4s)
Los valores medios de la raíz cuadrada del ruido de pulso en la posición del objeto < 0,5 píxeles.
