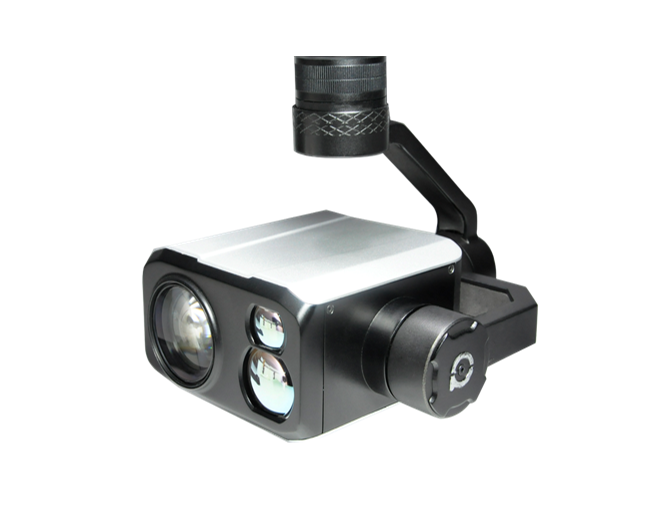

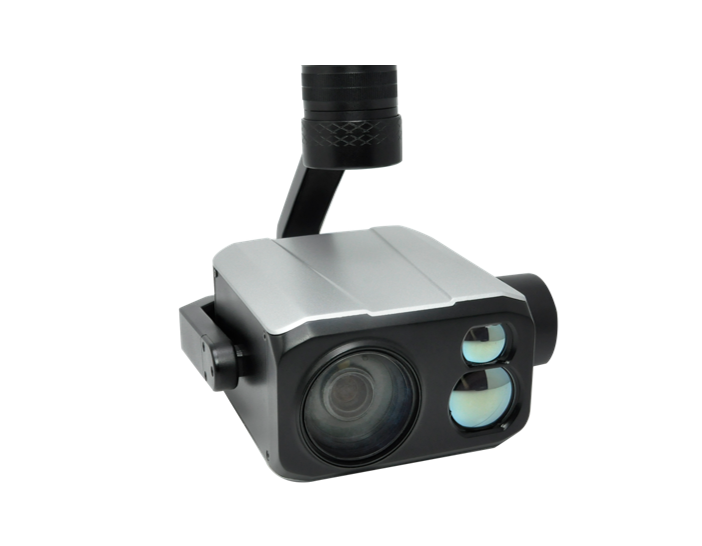

Cámara Z30TM

Estabilizado El Z30TM es un cardán de cámara de 3 ejes altamente optimizado con una rotación precisa del motor con una precisión de control de ±0.02° alimentado por un procesador dedicado. En lugar de depender de anillos colectores eléctricos, como es común con muchos cardanes, el Z30TM utiliza un diseño único limitado mecánicamente y cables ocultos para garantizar una transmisión de datos más estable y una mayor durabilidad. La vibración se elimina con cuatro bolas amortiguadoras y una placa amortiguadora liviana, lo que crea un video sin problemas. El algoritmo de cálculo de ubicación avanzado se utiliza para calcular la distancia del objeto dentro de los 1500 metros, analizar con precisión la longitud y latitud del objeto y mostrarlo en la pantalla. Tiene un gran papel auxiliar en la aplicación de los militares. El algoritmo incorporado de normalización, correlación cruzada y seguimiento, que se combina con el algoritmo de recaptura faltante de objetos, logra un seguimiento estable del objetivo. Caracteres de encargo de la ayuda del usuario OSD, puerta adaptable, cursor cruzado, exhibición de información del rastro. La velocidad de seguimiento es de hasta 32 píxeles / fotograma, el rango de tamaño del objeto es de 16 * 16 píxeles a 160 * 160 píxeles, con una relación señal / ruido (SNR) mínima de 4 db, los valores medios de raíz cuadrada del ruido de pulso en la posición del objeto < 0,5 píxeles, lo que mejora en gran medida la precisión y el efecto de seguimiento.

Parámetro de Hardware
Voltaje de funcionamiento 16V
Voltaje de entrada 4S ~ 6S
Voltaje de salida 5V (conectar con PWM)
Corriente dinámica 530 ~ 1300mA @ 16V
Temporeros del ambiente de trabajo. -20℃ ~ +60℃
Salida micro HDMI (1080P 60fps) / IP (RTSP / UDP 720p / 1080p 25fps / 30fps) / SDI (1080P 30fps) / Skyport
Tarjeta TF de almacenamiento local (hasta 512G, clase 10, FAT32)
Formato de almacenamiento de fotos JPG(1920*1080)
Formato de almacenamiento de vídeo MP4 (1080P 30fps)
Lectura de tarjetas lectura SMB en línea / lectura HTTP
Método de control PWM / TTL / S. BUS / TCP (salida IP) /DJI Pilot / UDP (versión de salida IP)
Soporte de geo etiquetado, tiempo de visualización y coordenadas GPS en imagen exif.

Especificación de Cardán
Rango mecánico Inclinación / inclinación: -60 ° ～120°, Balanceo: ±60°, Guiñada / Giro: ±300° / ±360°*N (versión de salida IP)
Paso/inclinación de rango controlable: -45 ° ～115°, Guiñada/ Giro: ±290° / ±360°*N (versión de salida IP)
Ángulo de vibración Paso / Balanceo: ±0.02°, Guiñada：±0.02°
Una tecla para centrar √

Especificaciones de la Cámara
Sensor de imagen SONY 1/2. 8" "Exmor R" CMOS
Calidad de imagen Full HD 1080 (1920*1080)
Píxel efectivo 2.13 MP
Zoom óptico de la lente 30x, F = 4.3~129 mm
Zoom digital 12x (360x con zoom óptico)
Distancia mínima del objeto de 10 mm (extremo ancho) a 1200 mm(extremo tele). Defecto 300 m
Modo de ángulo de visión horizontal 1080p: 63.7°(extremo ancho) ~ 2.3°(extremo tele)
Sistema de sincronización Interno
Relación Señal / ruido superior a 50dB
Color de iluminación mínimo 0.01lux@F1.6
Control de exposición Automático, Manual, Modo prioritario (prioridad de obturador y prioridad de iris), Brillante, Compensación EV, AE lento
Ganancia " Auto/Manual 0dB a 50.0 dB (0 a 28 pasos + 2 setep / total de 15 pasos)
Max. Límite de ganancia de 10,7 dB a 50,0 dB (6 a 28 pasos + 2 pasos/ total de 12 pasos)"
Balance de blancos Automático, ATW, Interior, Exterior, One Push WB, Manual WB, Exterior Automático, Lámpara de Vapor de sodio (Fijo / Automático / Exterior Automático)
Velocidad de obturación de 1/1 s a 1/10. 000 s, 22 pasos
Compensación de contraluz Sí
Control de apertura 16 pasos
Desempañador Sí
OSD Sí

Seguimiento de Objetos de Cámara
Tasa de actualización del píxel de desviación 50Hz
Retardo de salida del píxel de desviación 5 ms
Contraste de objeto mínimo 5%
SNR 4
Tamaño mínimo del objeto 32*32 píxeles
Tamaño máximo del objeto 128*128 píxeles
Velocidad de seguimiento ± 48 píxeles / fotograma
Tiempo de memoria del objeto 100 fotogramas (4s)
Los valores medios de la raíz cuadrada del ruido de pulso en la posición del objeto < 0,5 píxeles

Telémetro Láser IR
Alcance 5 ~ 2000 metros
Resolución 0,5 m
Corriente de trabajo: 80mA （max）
Láser de pulso de haz de luz de 905 nm
Ángulo divergente 3 mrad
Frecuencia de pulso láser 1HZ
Potencia: 1 mW (seguro para los ojos)
Pulso de modo de alcance
Ubicación Resolución de latitud y longitud del objetivo
Medición de distancia objetivo Ranefinder
