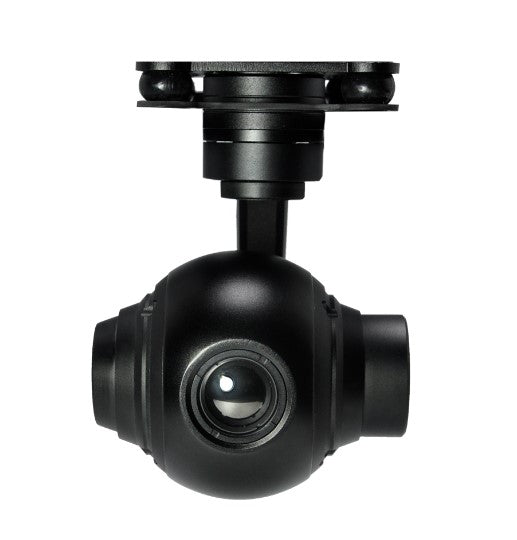

Cámara QIR19-UM

Programa FOC profesional de alta precisión de 3 ejes

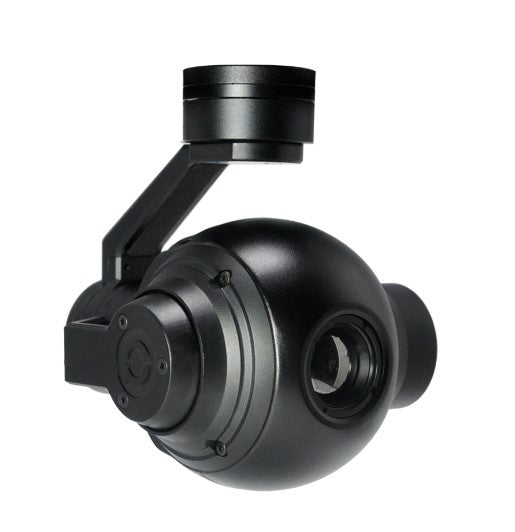

El QIR19 cuenta con una cámara termográfica con lente de 19 mm, admite píxeles de detector de 640 * 480, zoom digital de 1x ~ 4x. El cardán se puede controlar en tres direcciones: GUIÑADA, BALANCEO y CABECEO , utilizamos la solución FOC que puede compensar en gran medida la vibración del UAV. Todos los parámetros se han configurado perfectamente, solo necesita instalar la cámara cardán en el UAV y luego estar listo para volar.
Potente Cámara termográfica de 19 mm
Integrado ULIX francés de onda larga sin enfriar de alta precisión (8 µm ~14 µm) con sensor de imagen térmica de lente de 19 mm, QIR19 puede grabar y transmitir imágenes térmicas e imágenes visibles al mismo tiempo. Ver lo invisible. Los sensores térmicos ULIX revelan detalles invisibles a simple vista al hacer visibles las sutiles diferencias de temperatura. Esta nueva visión del mundo puede revelar cuándo se dañan equipos o edificios, la ubicación de personas perdidas y mucho más.

Parámetro de Hardware
Voltaje de funcionamiento 12V
Voltaje de entrada 3S ~ 6S ( 12V~24V)
Corriente dinámica 400mA @ 12V
Corriente ociosa 300mA @ 12V
Temperatura ambiente de trabajo -20℃ ~ + 60℃
Salida micro HDMI 576i 50fps / PROMEDIO
Tarjeta SD de almacenamiento local (hasta 128G, clase 10, formato FAT32 o exFAT)
Método de control PWM / TTL / S. BUS

Especificación de Cardán
Rango de ángulo del diseño de la estructura Inclinación / inclinación: ±100°, Balanceo: ±70°, Guiñada / Giro: ±300°
Rango de ángulo de inclinación / inclinación del diseño del software: -45°～90°, Guiñada/Giro: ±290°
Ángulo de vibración Paso / Balanceo: ±0.02°, Guiñada：±0.02°
Una tecla para centrar √

Especificaciones de la Cámara Termográfica
Tamaño de lente 19 mm
Campo de visión horizontal 32°
Campo de visión vertical 24°
Campo de visión diagonal 39.4°
Distancia detective (Hombre: el 1.8x0.5m) 559 metros
Reconocer la distancia (Hombre: 1. 8x0. 5m) 140 metros
Distancia verificada (Hombre: 1.8x0.5m) 70 metros
Distancia detective (coche: los 4.2x1.8m) 1714 metros
Reconocer la distancia (Coche: 4. 2x1. 8m) 428 metros
Distancia verificada (Coche: los 4.2x1.8m) 214 metros
Modo de trabajo Onda larga sin enfriar (los 8µm~14µm)
cámara termográfica
Formato de almacenamiento de fotos JPG(704*576)
Formato de almacenamiento de vídeo AVI (704 * 576 25fps)

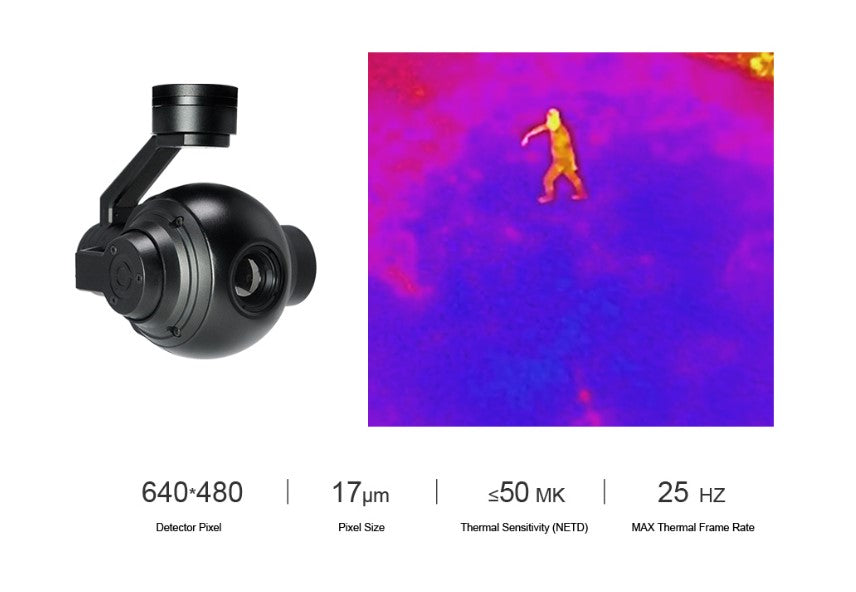

Píxel del detector 640 * 480
Tamaño de píxel 17 µm

Método de enfoque Lente principal
NETD ≤60mK (@30℃)
Tecnología de mejora de detalles de imagen digital, 2 modos de mejora
Esquema de paleta de colores: dibujo, blanco cálido, negro, rojo, verde, azul, amarillo, rojo,etc. paleta de 12 colores
Corrección automática no uniforme
Tecnología de corrección de imagen térmica digital
Zoom digital 1x ~ 4x
Sincronizar la hora correcta Sí
Tipo de termometría Opcional: temperatura máxima, temperatura mínima, temperatura central del campo de visión, temperatura media
Advertencia de temperatura Opcional: advertencia de sobrecalentamiento
