Cámara Q30TM

Resolución de coordenadas GPS de Objetos Q30TM 30x y Cámara cardán LRF

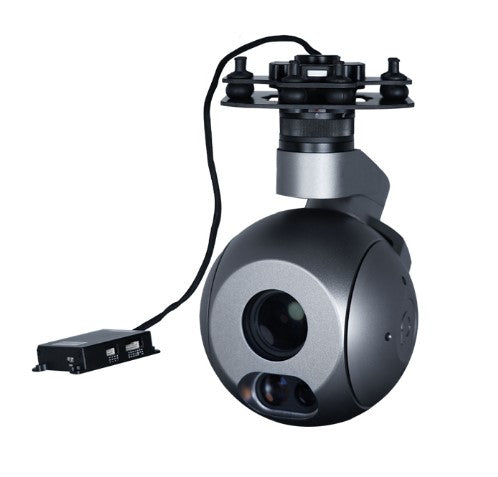

Estabilizado el Q30TM es un cardán de cámara de 3 ejes altamente optimizado con una rotación precisa del motor con una precisión de control de ±0,02° alimentado por un procesador dedicado. En lugar de depender de anillos colectores eléctricos, como es común con muchos cardanes, el Q30TM utiliza un diseño único limitado mecánicamente y cables ocultos para garantizar una transmisión de datos más estable y una mayor durabilidad. La vibración se elimina con cuatro bolas amortiguadoras y una placa amortiguadora liviana, lo que crea un video sin problemas.

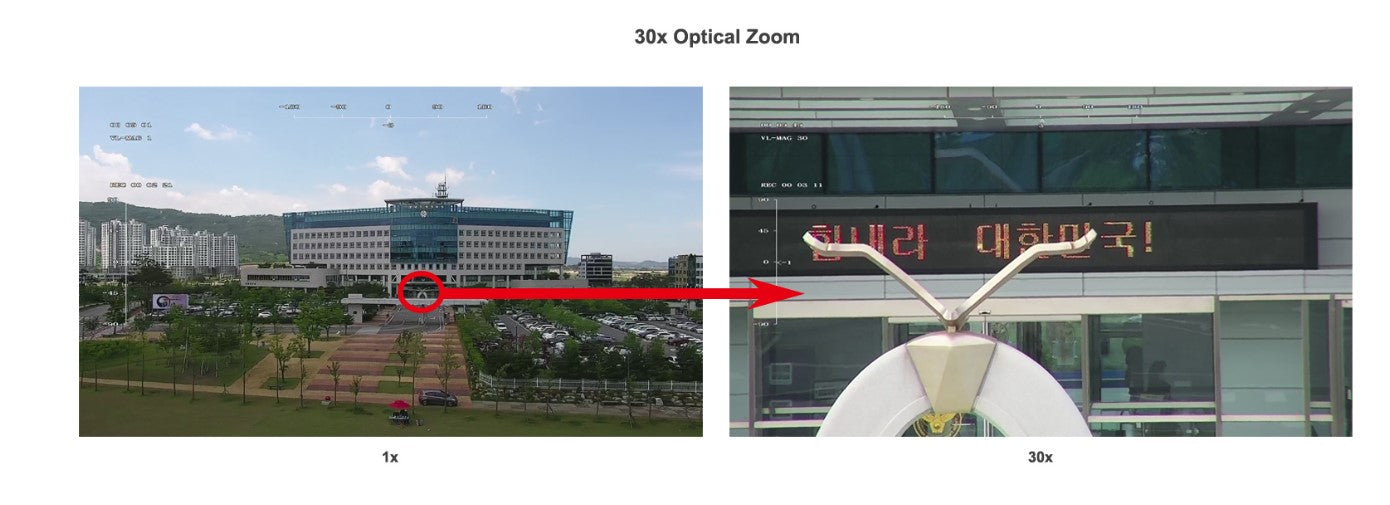

Cámara con Zoom Óptico 30x

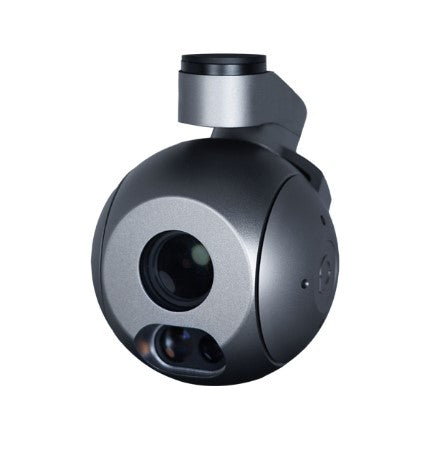

Estabilizador el Q30TM es un cardán de cámara de 3 ejes altamente optimizado con rotación de motor precisa con una precisión de control de ±0.01° alimentado por un procesador dedicado. la rotación de 360°sigue siendo posible a través de la rotación del cardán. La imagen de metraje estable y suave se puede capturar incluso cuando se vuela a alta velocidad.

Seguimiento de Objetos de Cámara
El algoritmo incorporado de normalización, correlación cruzada y seguimiento, que se combina con el algoritmo de recaptura faltante de objetos, logra un seguimiento estable del objetivo. Caracteres de encargo de la ayuda del usuario OSD, puerta adaptable, cursor cruzado, exhibición de información del rastro. La velocidad de seguimiento es de hasta 32 píxeles / fotograma, el rango de tamaño del objeto es de 32 * 32 píxeles a 128 * 128 píxeles, con una relación señal / ruido (SNR) mínima de 4 db, los valores medios de raíz cuadrada del ruido de pulso en la posición del objeto < 0,5 píxeles, lo que mejora en gran medida la precisión y el efecto de seguimiento.

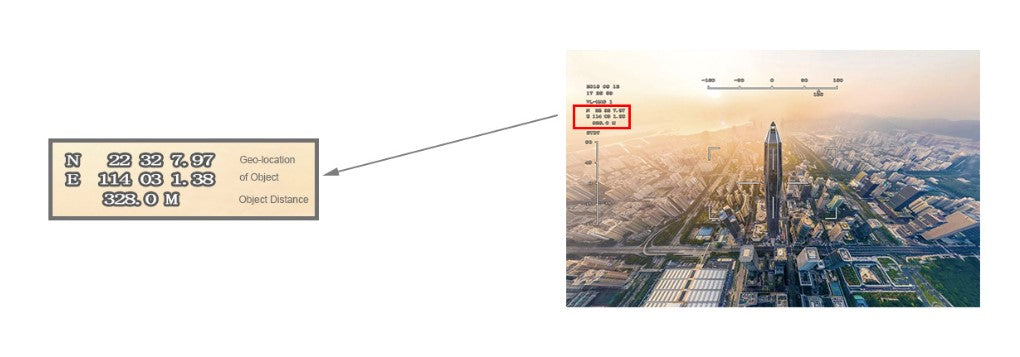

Resolución de Ubicación GPS
El algoritmo de cálculo de ubicación avanzado se utiliza para calcular la distancia del objeto dentro de los 3000 metros, analizar con precisión la longitud y latitud del objeto y mostrarlo en la pantalla. Tiene un gran papel auxiliar en la aplicación de militares y policías.

Parámetro de Hardware
Voltaje de funcionamiento 12V
Voltaje de entrada 3S ~ 6S
Voltaje de salida 5V (conectar con PWM)
Corriente dinámica 950 ~ 1100mA @ 12V
Corriente ociosa 950mA @ 12V
Temporeros del ambiente de trabajo. -20℃ ~ +60℃
Salida micro HDMI (salida HD 1080P 25/30/50 / 60fps)
IP (1080P / 720P 25 / 30fps)
Tarjeta TF de almacenamiento local (hasta 128G, clase 10, formato FAT32 o exFAT)
Formato de almacenamiento de fotos JPG(1920*1080 / 1280*720)
Formato de almacenamiento de vídeo MP4 (1080P / 720P 25fps / 30fps)
Método de control PWM / TTL / S. BUS / TCP (salida IP) /DJI Pilot

Especificación de Cardán
Inclinación / inclinación del rango mecánico: -60 ° ～120°, Balanceo: ±35°,
Guiñada / panorámica: ±300° / ±360°*N (versión de salida IP)
Paso/inclinación de rango controlable: -45 ° ～90°, Guiñada/ Giro: ±290 ° / ±360°*N (versión de salida IP)
Ángulo de vibración Paso / Balanceo: ±0.02°, Guiñada：±0.02°
Una tecla para centrar √

Especificaciones de la Cámara
Sensor de imagen SONY 1/2. 8" "Exmor R" CMOS
Calidad de imagen Full HD 1080 (1920*1080)
Píxel efectivo 2.13 MP
Zoom óptico de la lente 30x, F = 4.3~129 mm
Zoom digital 12x (360x con zoom óptico)
Distancia mínima del objeto de 10 mm (extremo ancho) a 1200 mm(extremo tele). Defecto 300m m
Modo de ángulo de visión horizontal 1080p: 63.7°(extremo ancho) ~ 2.3°(extremo tele)
Sistema de sincronización Interno
Relación Señal / ruido superior a 50dB
Color de iluminación mínimo 0.01lux@F1.6
Control de exposición Automático, Manual, Modo prioritario (prioridad de obturador y prioridad de iris ) ,
Brillante, compensación EV, AE lenta
Ganancia Automática / manual de 0dB a 50.0 dB (0 a 28 pasos + 2 pasos / total de 15 pasos)
Max. Límite de ganancia de 10,7 dB a 50,0 dB (6 a 28 pasos + 2 pasos / total de 12 pasos)
Balance de blancos Automático, ATW, Interior, Exterior, WB de una pulsación, WB manual, Automático para exteriores,
Lámpara de Vapor de Sodio (Fija / Automática / Automática para Exteriores)
Velocidad de obturación de 1/1 s a 1/10. 000 s, 22 pasos
Compensación de contraluz Sí
Control de apertura 16 pasos
Desempañador Sí
OSD Sí

Seguimiento de Objetos de Cámara
Tasa de actualización del píxel de desviación 50Hz
Retardo de salida del píxel de desviación 5 ms
Contraste de objeto mínimo 5%
SNR 4
Tamaño mínimo del objeto 32*32 píxeles
Tamaño máximo del objeto 128*128 píxeles
Velocidad de seguimiento 32 píxeles / fotograma
Tiempo de memoria del objeto 100 fotogramas (4s)
Los valores medios de la raíz cuadrada del ruido de pulso en la posición del objeto < 0,5 píxeles

Telémetro Láser IR
Longitudes de onda láser 1550nm
Apertura óptica de transmisión de 13 mm / Recepción de 17 mm
Resolución 0,75 m
Capacidad de medición 3000m (valor típico 1:
* Tamaño del objeto: la superficie objetivo es más grande que el área del punto láser
* Reflectividad: 60%
* Tasa de precisión: 90%
* Visibilidad: 10 km
* Temperatura ambiente: 20℃
* Presión atmosférica: 1013 mbar)
Objetivo de vehículo que mide 2300 m (valor típico 2:
* Tamaño del objeto: 2.3 * 2.3 m
* Emisividad: 30%
* - Otros igual que el valor típico 1)
Clase 1 segura para los ojos Estándar IEC 60825-1, Segunda edición (2007-03)
Ángulo del rayo láser (valor típico) 1.0 mrad
Precisión (valor típico) ± 0,75 m
Precisión (En condiciones adversas) ± 2m
Frecuencia de medición 2Hz
Resolución del objeto (valor típico) 30m
