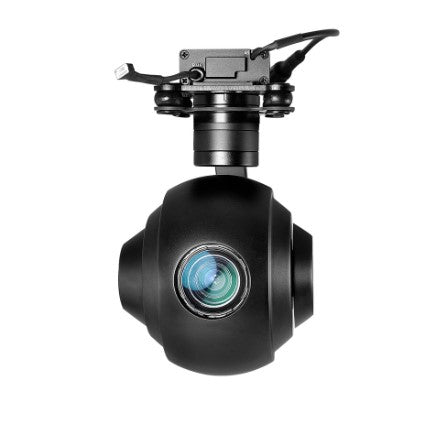

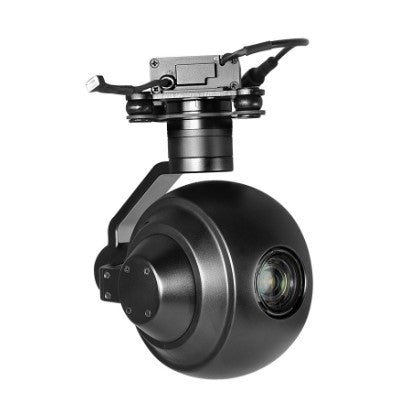

Cámara Q20T

Q20T cuenta con zoom óptico 20x 4K EO y función de seguimiento automático. Es una cámara cardán de 3 ejes para UAV, la manguera de aleación de aluminio es ideal para un peso ligero, mientras que mantiene perfectamente la anti interferencia y la refrigeración. Emite y graba video FHD 1080p con OSD. Conectado al módulo GPS tiene función de etiquetado geográfico. Combinado con un sistema de estabilización de alta precisión y un algoritmo automático de compensación térmica, el cardán puede cumplir con los requisitos de estabilización de alto nivel sin deriva térmica.
Desarrollado por el módulo CMOS SONY 1/2. 5" "Exmor R", con 0.01 lux@F1.6 iluminación mínima, píxeles efectivos de 8.51 mega y calidad de imagen FHD de 1080p, combinados con tecnología de zoom óptico avanzada de 20x, el rango de observación es de hasta 2000 metros, lo que puede cumplir con los requisitos de aplicación de varios dominios.
El algoritmo incorporado de normalización, correlación cruzada y seguimiento, que se combina con el algoritmo de recaptura faltante de objetos, logra un seguimiento estable del objetivo. Caracteres de encargo de la ayuda del usuario OSD, puerta adaptable, cursor cruzado, exhibición de información del rastro. La velocidad de seguimiento es de hasta 32 píxeles / fotograma, el rango de tamaño del objeto es de 16 * 16 píxeles a 160 * 160 píxeles, con una relación señal / ruido (SNR) mínima de 4 db, los valores medios de raíz cuadrada del ruido de pulso en la posición del objeto <0,5 píxeles, lo que mejora en gran medida la precisión y el efecto de seguimiento.

Parámetro de Hardware
Voltaje de funcionamiento 12V
Voltaje de entrada 3S ~ 6S
Voltaje de salida 5V (conectar con PWM)
Corriente dinámica 900mA @ 12V
Corriente ociosa 800mA @ 12V
Temperatura ambiente de trabajo -20℃ ~ + 60℃
Salida micro HDMI1080P60 / IP (4K 2160P / 1080p25
30 opcional)
Tarjeta SD de almacenamiento local (hasta 128G, clase 10, formato FAT32 o ex FAT) (4K / 1080p opcional)
Método de control PWM / SBUS / TTL

Especificación de Cardán
Rango de ángulo de inclinación / inclinación del diseño de la estructura: -125 ° ～125°, Balanceo: ±70 ° Guiñada / Giro: ±300° / ±360° * N (salida versión IP / SDI)
Rango
de ángulo de inclinación / inclinación del diseño del software: -45 ° ～90°,
Guiñada / Panorámica: ±290° / ±360°*N (salida IP / SDI
versión)
Ángulo de vibración Paso / Balanceo: ±0.02°, Guiñada： ±0.02°
Una tecla para centrar √

Especificaciones de la cámara
Sensor de imagen SONY 1/2. 5" "Exmor R" CMOS
Píxeles totales 8.51 MP
Sistema de señal 4K: 2160P / 29.97,2160p / 25
FHD: 1080P / 59.94, 1080p / 50,1080 i / 59.94, 1080i / 50,720 P/59.94,720 P / 5 0
Zoom óptico 20x, F2.0 a F3.8
Zoom digital 12x (240x con zoom óptico)
Min. distancia de trabajo 80 mm (extremo ancho) , 800 mm (extremo Tele)
Ángulo de visión ( H ) 70.2°(extremo ancho) ~ 4.1°(extremo Tele)
Sistema de sincronización Interno / Externo
Formato de almacenamiento de fotos JPG (4K:3840*2160/1080P:1920*1080)
Formato de almacenamiento de vídeo MP4 (2160P 25fps/30fps o 1080P 25 / 30fps)
Relación de señal / ruido 50dB
Iluminación recomendada de 100 a 100000 lux
Iluminación mínima 1,6 lux (1/30 seg, 50%, ICR desactivado, Modo de alta sensibilidad desactivado)
0,4 lux (1/30 seg, 50%, ICR desactivado, Modo de alta sensibilidad Activado)
0,21 lux (50%, ICR desactivado, Obturador lento 1/4 s, Alta sensibilidad desactivada)
0,06 lux (50%, ICR desactivado, Obturador lento 1/4 s, Alta sensibilidad activada)
Compensación de luz de fondo Sí
Ganancia Automática
Balance de blancos Automático / Manual
Velocidad de obturación electrónica de 1/1 a 1/10000 seg. (22 pasos)
Encendido/apagado de reducción de ruido (nivel 5 a 1 / Apagado, 6 pasos)
Modo Desempañador Activado/ desactivado (Bajo, Medio, Alto)
Enfoque Automático/Manual / Enfoque automático de una sola vez
Velocidad de enfoque 2s
Inicialización de lentes Incorporada
Bit de reajuste del usuario 20 juegos
Rotación de la imagen 180°, imagen especular horizontal/vertical
OSD Sí

Seguimiento de objetos de cámara
Tasa de actualización del píxel de desviación 50Hz
Retardo de salida del píxel de desviación 5 ms
Contraste de objeto mínimo 5%
SNR 4
