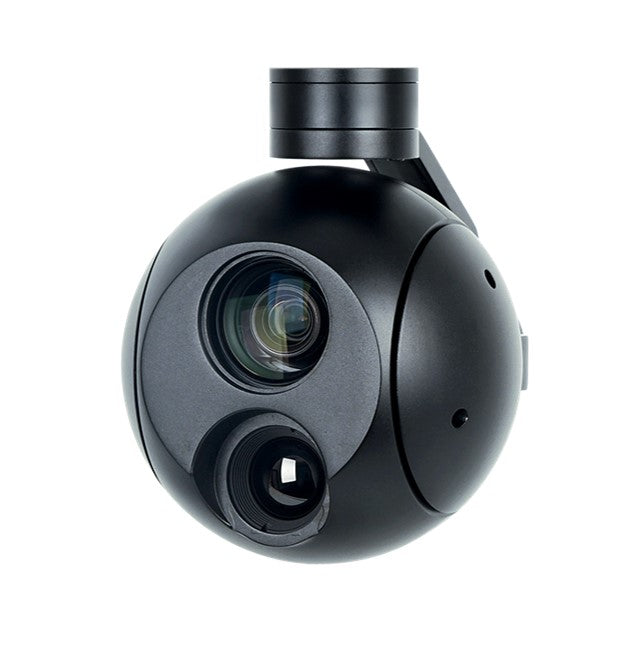

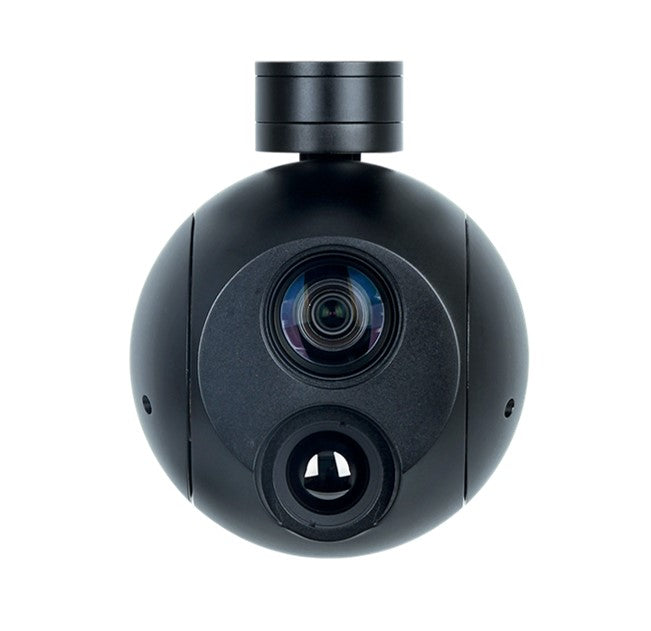

Cámara Q20KTIR

Q20KTIR es una cámara de carga útil de alto nivel de la serie 4K. Admiten salida Ethernet 4K y grabación 4K( video e imagen), están equipados con una cámara térmica IR de 25 mm 640*480, diseñada para aplicaciones que requieren imágenes de alta resolución, como la inspección de redes eléctricas y paneles solares. Q20T es un modelo simplificado de Q20KTIR solo para EO.

Parámetro de Hardware
Voltaje de funcionamiento 12V
Voltaje de entrada 3S ~ 6S
Voltaje de salida 5V (conectar con PWM)
Corriente dinámica 950 ~ 1350mA @ 12V
Corriente ociosa 950mA @ 12V
Temperatura ambiente de trabajo -20℃ ~ + 60℃
Salida micro HDMI (1080P25 / 30fps)/IP (4K/1080p 25 / 30fps )
Tarjeta SD de almacenamiento local (hasta 128G, clase 10, formato FAT32 o ex FAT)
Formato de almacenamiento de fotos JPG (4K: 3840*2160)
Formato de almacenamiento de vídeo MP4 (1080P / 4K 30fps)
Método de control PWM / SBUS / TTL

Especificación de Cardán
Inclinación / inclinación del rango mecánico: -36°～170°, Balanceo: ±42°,
Guiñada / giro: ±300° / ±360°*N
(Versión de salida IP)
Paso/inclinación de rango controlable: -35 ° ～90°, Guiñada/ Giro: ±290 ° / ±360° * N
(Versión de salida IP)
Ángulo de vibración Paso / Balanceo: ±0.02°, Guiñada：±0.02°
Una tecla para centrar √

Especificaciones de la Cámara EO
Sensor de imagen SONY 1/2. 5" "Exmor R" CMOS
Píxeles totales 8.51 MP
Zoom óptico 20x, F2. 0 a F3.8,f = 4,4 mm (Ancho), 88,4 mm (Tele)
Zoom digital 12x (240x con zoom óptico)
Min. distancia de trabajo 80 mm (extremo ancho) , 800 mm (extremo Tele)
Ángulo de visión ( H ) 70.2°(extremo ancho) ~ 4.1°(extremo Tele)
Sistema de sincronización Interno / Externo
Relación señal / ruido 50dB
Iluminación recomendada de 100 a 100000 lux
Iluminación mínima 1,6 lux (1/30 seg, 50%, ICR desactivado, Modo de alta sensibilidad desactivado )
0,4 lux (1/30 seg, 50%, ICR desactivado, Modo de alta sensibilidad Activado)
0,21 lux (50%, ICR desactivado, Obturador lento 1/4 s, Alta sensibilidad desactivada)
0,06 lux (50%, ICR desactivado, Obturador lento 1/4 s, Alta sensibilidad activada)
Compensación de luz de fondo Encendido / Apagado
Ganancia Automática
Balance de blancos Automático / Manual
Velocidad de obturación electrónica de 1/1 a 1/10000 seg. (22 pasos)
Encendido/apagado de reducción de ruido (nivel 5 a 1 / Apagado, 6 pasos)
Modo Desempañador Activado/ desactivado (Bajo, Medio, Alto)
Enfoque Automático/Manual / Enfoque automático de una sola vez
Velocidad de enfoque 2s
Inicialización de lentes Incorporada
Bit de reajuste del usuario 20 juegos
Rotación de la imagen 180°, imagen especular horizontal/vertical
OSD Sí

Especificaciones de la Cámara Termográfica IR
Tamaño de lente 25 mm
Campo de visión horizontal 24.6°
Campo de visión vertical 18.5°
Campo de visión diagonal 30.4°
Distancia detective (Hombre: el 1.8x0.5m) 735 metros
Reconocer la distancia (Hombre: 1. 8x0. 5m) 184 metros
Distancia verificada (Hombre: 1.8x0.5m) 92 metros
Distancia detective (coche: los 4.2x1.8m) 2255 metros
Reconocer la distancia (Coche: 4. 2x1. 8m) 564 metros
Distancia verificada (Coche: los 4.2x1.8m) 282 metros
Modo de trabajo Térmico de onda larga sin enfriar (8 µm~14 µm)
generador de imágenes
Píxel del detector 640 * 480
Tamaño de píxel 17 µm
Método de enfoque Lente principal atermal
Corrección de emisividad 0.01~1
NETD ≤50mK (@25℃)
MRTD ≤650mK (@frecuencia característica)
Mejora de imagen Ajuste automático del brillo y la relación de contraste de la imagen
Paleta de colores Blanco, rojo hierro, pseudo color
Corrección automática no uniforme Sí (sin obturador)
Zoom digital 1x ~ 4x
Sincronizar la hora correcta Sí
Barra de temperatura tipo termometría (pantalla a color) temperatura máxima, temperatura mínima, temperatura central del campo de visión (opcional)
Advertencia de temperatura 0℃~120℃ (Solo para la versión de termometría)

Seguimiento de Objetos de Cámara IR / EO
Tasa de actualización del píxel de desviación
50Hz
Retardo de salida del píxel de desviación
5ms
Contraste mínimo de objetos
5%
SNR 4
Tamaño mínimo del objeto 32*32 píxeles
Tamaño máximo del objeto 128*128 píxeles
Velocidad de seguimiento 32 píxeles / fotograma
Tiempo de memoria del objeto 100 fotogramas (4s)
Los valores medios de la raíz cuadrada del ruido de pulso en la posición del objeto
< 0,5 píxeles
