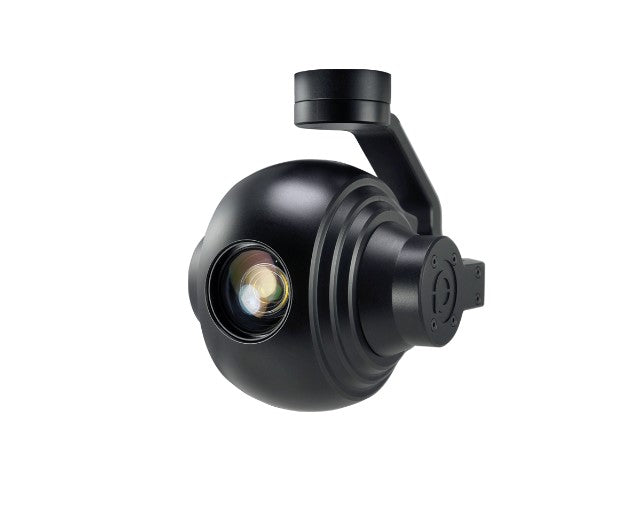

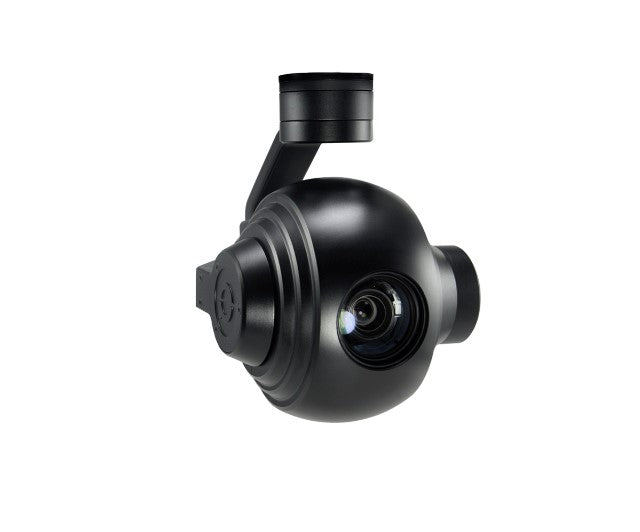

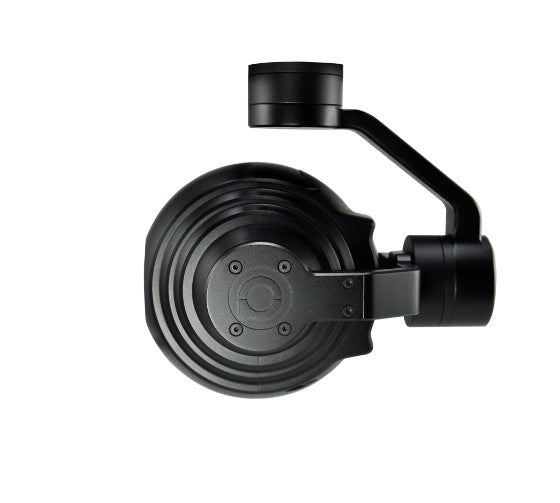

Cámara Q10T

La cámara Q10T cuenta con zoom óptico de 10x y función de seguimiento automático. Es una cámara cardán de 3 ejes para UAV, especialmente para drones pequeños que requieren cargas útiles ligeras. La carcasa de aleación de aluminio es ideal para un peso ligero y, al mismo tiempo, mantiene una refrigeración y anti interferencias perfectas. Emite y graba video HD 1080p con OSD. Conectado al módulo GPS, tiene función de etiquetado geográfico. Combinado con un sistema de estabilización de alta precisión y un algoritmo automático de compensación térmica, el cardán puede cumplir con los requisitos de estabilización de alto nivel sin deriva térmica. Alimentado por un módulo de cámara de alta resolución con zoom óptico de 10x, Q10T puede reconocer automóviles en 1000 metros, lo que puede cumplir con los requisitos de aplicación de varios dominios.

Parámetro de Hardware
Voltaje de funcionamiento 12V
Voltaje de entrada 3S ~ 6S
Voltaje de salida 5V (conectar con PWM)
Corriente dinámica 700 ~ 900mA @ 12V
Corriente ociosa 700mA @ 12V
Temperatura ambiente de trabajo -20℃ ~ + 60℃
Salida micro HDMI (1080P 60fps) / IP (720P / 1080P
25fps / 30fps)
Tarjeta SD de almacenamiento local (hasta 128G, clase 10, formato FAT32 o exFAT)
Formato de almacenamiento de fotos JPG(1920*1080/1280*720)
Formato de almacenamiento de vídeo MP4 (1080P / 720P 25fps / 30fps)
Método de control PWM / TTL / S. BUS / TCP (versión de salida IP)

Especificación de Cardán
Rango de ángulo de inclinación / inclinación del diseño de la estructura: -125 ° ～125°, Balanceo: ±70°, Guiñada/ Giro: ±300° / ±360° * N (salida IP / SDI
versión)
Rango de ángulo de inclinación / inclinación del diseño del software: -45 ° ～90°,
Guiñada / Panorámica: ±290° / ±360°*N (salida IP / SDI
versión)
Ángulo de vibración Paso / Balanceo: ±0.02°, Guiñada：±0.02°
Una tecla para centrar √

Especificaciones de la cámara
Sensor de imagen Sensor CMOS Panasonic de 1/3"
Pixel total los 2.48 M
Calidad de imagen Full HD 1080 (1920*1080)
Zoom óptico 10x, f = 5,1 mm ~ 51 mm
Ángulo de visión (D, H, V) D: 68°(extremo ancho) ~ 6.7° (extremo Tele) H: 54°(extremo ancho) ~ 4.9°(extremo tele) V: 31°(extremo ancho) ~ 4.0°(extremo tele)
Escaneo progresivo del sistema de Sincronización
Sincronización. Sistema Interno Interno
Relación Señal / ruido superior a 50dB
Color de iluminación mínimo: 0.5 lux, BW: 0.1 lux
Color DSS: 0.125 lux, BW DSS: 0.025 lux
Control de ganancia (AGC) Apagado / Encendido
Balance de blancos Automático / One Push / Manual / Interior / Exterior
Velocidad de obturación 1/30 (25) ~ 1/30, 000 seg
Enfoque Automático / Una Pulsación / Manual
Iris 0 ~ 20 pasos
Modo de exposición / AGC / Velocidad de cierre / Iris / DSS / Sin parpadeo / Brillo / WDR / BLC/D & N
Desempañador Sí
OSD Sí

Seguimiento de Objetos de Cámara
Tasa de actualización del píxel de desviación 50Hz
Retardo de salida del píxel de desviación 5 ms
Contraste de objeto mínimo 5%
SNR 4
Tamaño mínimo del objeto 32*32 píxeles
Tamaño máximo del objeto 128*128 píxeles
Velocidad de seguimiento 32 píxeles / fotograma
Tiempo de memoria del objeto 100 fotogramas (4s)
Los valores medios de la raíz cuadrada del ruido de pulso en la posición del objeto
< 0,5 píxeles
