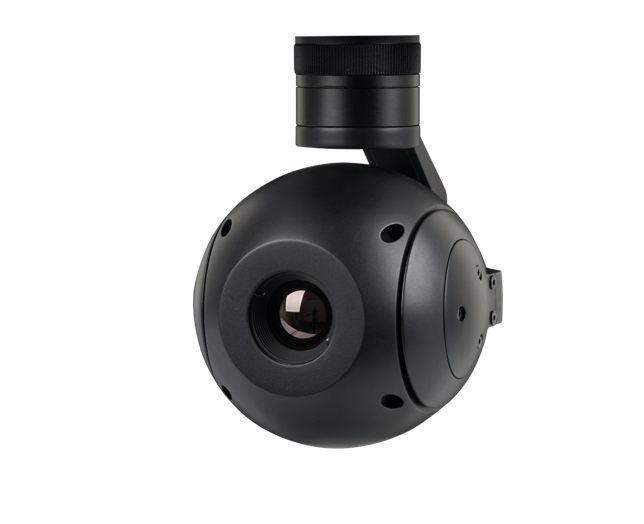

Cámara AT19

AT19 es una cámara térmica IR de un solo sensor de 640*512 19 mm con un cardán de 3 ejes, presenta un peso ligero de 416 g, un volumen pequeño y una estructura compacta. Su paso de píxeles es de 12 µm y admite zoom digital de 8x. AT19 está integrado con un módulo de identificación y seguimiento de objetos AI, que puede realizar la detección y el seguimiento automáticos de automóviles y humanos. Es ampliamente utilizado en industrias de UAV de inspección, vigilancia, búsqueda y rescate, extinción de incendios y otras aplicaciones industriales.

Parámetro de Hardware
Voltaje de funcionamiento 16V
Voltaje de entrada 4S ~ 6S
Voltaje de salida 5V (conectar con PWM)
Corriente dinámica 400 ~ 1000mA @ 16V
Temporeros del ambiente de trabajo. -20℃ ~ +60℃
Salida micro HDMI (1080P 30fps/60fps) / IP (RTSP / UDP 720p / 1080p 30fps)
Tarjeta SD de almacenamiento local (hasta 128G, clase 10, formato FAT32 o ex FAT)
Formato de almacenamiento de fotos JPG(1920*1080)
Formato de almacenamiento de vídeo MP4 (1080P 30fps)
Lectura de tarjetas en línea HTTP leer imágenes
Método de control PWM / TTL / S. BUS / TCP (versión de salida IP)/UDP (versión de salida IP)
Soporte de geo etiquetado, tiempo de visualización y coordenadas GPS en imagen exif

Especificación de Cardán
Alcance del ángulo del diseño de la estructura Inclinación / inclinación: -45 ° ～103°, Balanceo: ±70°, Guiñada/ Giro: ±300° / ±360°*N (versión de salida IP)
Ángulo alcance del diseño del software Paso / inclinación: -40 ° ～100°, Guiñada/ Giro: ±290° / ±360°*N (versión de salida IP)
Ángulo de vibración Paso / Balanceo: ±0.02°, Guiñada：±0.02°
Una tecla para centrar √

Especificaciones de la Cámara Termográfica IR
Longitud de enfoque 19 mm
Película de revestimiento DLC
Campo de visión horizontal 22.9°
Campo de visión vertical 18.4°
Campo de visión diagonal 29.0°
Distancia detective (Hombre: el 1.8x0.5m) 792 metros
Reconocer la distancia (Hombre: 1. 8x0. 5m) 198 metros
Distancia verificada (Hombre: 1.8x0.5m) 99 metros
Distancia detective (coche: los 4.2x1.8m) 2428 metros
Reconocer la distancia (Coche: 4.2x1.8m) 607 metros
Distancia verificada (Coche: los 4.2x1.8m) 303 metros
Cámara termográfica VOx de onda larga sin enfriar (8 µm~14 µm) en modo de trabajo
Píxel del detector 640 * 512
Tamaño de píxel 12µm
Método de enfoque Lente principal atermal
≤NETD 50mK@F.0 @ 25℃
Paleta de colores Blanco, rojo hierro, pseudo color
Zoom digital 1x ~ 8x
Sincronizar la hora correcta Sí

Seguimiento de Objetos de Cámara IR
Tasa de actualización del píxel de desviación 30Hz
Retardo de salida del píxel de desviación < 30 ms
Contraste de objeto mínimo 5%
SNR 4
Tamaño mínimo del objeto 16*16 píxeles
Tamaño máximo del objeto 256*256 píxeles
Velocidad de seguimiento ± 48 píxeles / fotograma
Tiempo de memoria del objeto 100 fotogramas

Rendimiento de IA de Cámara IR
Objetivos tipo Coche y humano
Cantidad de detección simultánea ≥ 10 objetivos
Relación de contraste mínima 5%
Tamaño mínimo del objetivo 5×5 píxeles
Tarifa ≥85 de la detección del coche%
Tasa de falsas alarmas ≤10%
